? 高壓清洗機組件中高壓膠管是連接噴嘴和高壓水泵的必要原件,高壓膠管是泵直接和射流單元之間的連接組件。以下主要介紹高壓膠管的接頭形式及注意事項。
? ? 一、高壓膠管的接頭形式大體可分為內螺紋形式和外螺紋形式

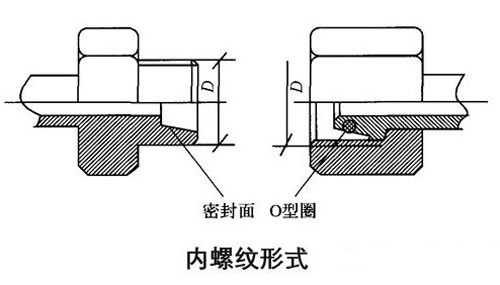

? ? 1)內螺紋形式
? ? 此結構形式一般適用于工作壓力比較低,流量比較大的場合,這種連接方式準許高壓管的通徑可適當增加,其密封主要依靠密封圈。
1

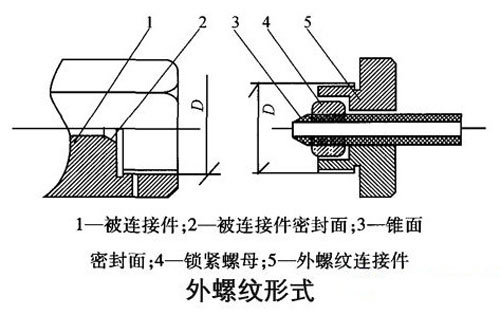

? ? 2)外螺紋形式
? ? 此結構形式主要是在壓力較高的情況下采用,工作壓力超過1800bar時大多采用此連接方式。這種連接方式是通過外螺紋連接件壓緊鎖緊螺母,從而使管段的錐面密封面與被連接件密封面緊密貼合,起到密封作用。被連接件也可以是射流附件,如高壓噴槍,平面清洗噴頭,三維旋轉噴頭等,也可以是其他高壓膠管。這種連接方式可有效的防止復雜施工條件下的連接松動。
? ? 二、高壓膠管采用錐面密封的注意事項
? ? 1)此連接采用錐面角為60度,要求管端錐角一般要小于孔錐角1度;
? ? 2)管端位置必須保持尖角,不得倒鈍;
? ? 3)管端與鎖緊螺母之間的螺紋旋向應與外螺紋連接件旋向相反;
? ? 4)在加工連接件時,應該在密封處保留泄流小孔,為的是錐面密封不嚴時防止高壓水泄出,這樣做既可以起到安全警示作用,還可以方便觀察與判斷,從而更好地保護密封面不被損壞。
